图片展示
产品说明

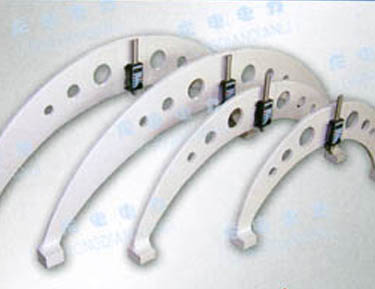

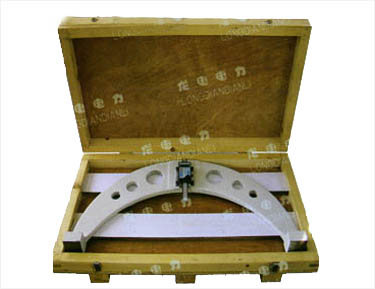

转子检修完毕,放回到轴承室后,沉降度一般都会发生变化,而桥规就是一种通过测量转子沉降度来确定钨金瓦磨损量的专用测量工具。
使用方法如下:
1、转子放回到轴承室后,将轴承室结合面、转子外表面清理干净;
2、以转子轴径和瓦的中心为基准点,在轴承室的结合面上做好放置桥规的标记;
3、把桥规放置在标记范围内,通过塞尺或塞块,测量转子与桥规之间的间隙,确定子的沉降度;
4、把测量的数值做记录;
5、在下次检修时,用同样的方法测量转子沉降度;
6、并用新测得的数据同上一次的数据进行比较,可以确定转子的沉降度和钨金瓦的磨损量。
注意事项:
桥规属于精密的测量工具、要轻拿轻放,不要磕碰到基准面;测量时,要保证桥规和轴承室接触面的清洁及光滑平整、无磕痕、无杂质。
