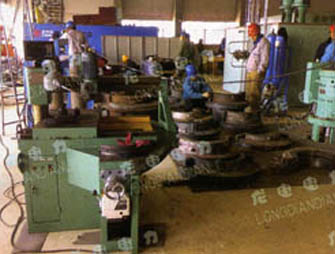

电厂在检修过程中对汽封环调整圆弧加工没有专用设备，只能送到机械加工车间来车削，不易装卡找正、不易反复修调，异地加工需来回运输十分繁锁很耽误时间，整个过程难度非常大。针对这种特殊工艺，我们研发了“LDQFJ系列汽封间隙加工调整专用设备”。该设备可放在大修现场随时对汽封环的背弧进行反复加工修整，大大提高了工作效率和加工精度。
工作原理 在工作台上有两个“定位基准”块和“快装卡具”通过它们来调整和固定需要加工的汽封环，在以中心摆动的摇臂上有一可双向移动的滑板，主轴箱固定在滑板上。调整主轴刀具与汽封环弧面相一致后即可加工弧面。
LDQFJ－系列汽封间隙加工调整专用设备，根据性能不同有三种类型供需方选用。
LDQFJ-180汽封环弧面数显铣
LDQFJ-250汽封环弧面数显铣
LDQFJ-180T汽封环弧面加工调整装置
综合性能
加工精度
切削动力电机通过主轴箱变速达到最佳铣削速度，主轴在主轴箱的控制下，转动平稳跳动小，刚性好强度高切削力大，加工的工件表面光洁度好，尺寸精度高。
数字显示
光栅尺控制进刀量，8位数字显示屏显示变化尺寸，使操作直观、准确，提高加工精度。
加工简便
调好定位基准块后，汽封环每组中的任意块均可反复调整加工，现场修整汽封间隙。并可进行不等量的切削，得到不等量的汽封间隙，装卡工件快捷方便。
LDQFJ-180、LDQFJ-250还具备如下性能
走刀机构
通过无级变速走刀机构实现自动工进和快速退刀，走刀均匀平稳节省劳动强度。具备自动和手动走刀功能，可灵活变换。手动操作方便，更具灵活性，便于局部加工调整。
锁紧机构
方便对刀和调整操作。在走刀和调整位置时脱开摇臂的锁紧后，手搬灵活、随意方便，调整对好刀具后再锁紧摇臂即可进行机动或手动操作。
刚性结构
龙门桥架式机构，整体刚性好，无颤动，切削过程中更加平稳。

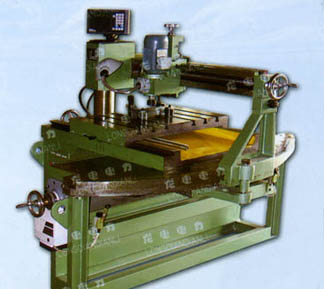

LDQFJ-180汽封环弧面数显铣
电 压：380 V/220 V（工作灯36 V）
总 功 率：330 W
主轴转速：568 n/min
走刀速度：无级调速0～16 mm/s
数字显示：精度0.0001 mm
刀具直径：ф5～8 mm
加工直径：ф300～1800 mm
角度范围：70°
重 量：1520 kg
外形尺寸：1700×1470×1400 mm
LDQFJ-250汽封环弧面数显铣
电 压：380 V/220 V（工作灯36 V）
总 功 率：380 W
主轴转速：568 n/min
走刀速度：无级调速0～16 mm/s
数字显示：精度0.0001 mm
刀具直径：ф5～8 mm
加工直径：ф300～2500 mm
角度范围：70°
重 量：1700 kg
外形尺寸：2000×1770×1400 mm
本产品适用于汽轮机组可调汽封环的汽封间隙的调整，对汽封环的厚度、汽封环调整槽深、以及在汽轮机检修过程中其它零部件的加工，例如各种调整块、压块、垫块、滑块、平衡块、推力瓦块、以及纵向键、横向键、立键、密封键等进行加工调整。本产品具有小巧精密的特点，同时又具有钻、铣等多种功能，通过专用卡具可以钻，铣斜孔和斜面功能，并且具有数字显示功能，是非常理想的汽轮机检修设备。

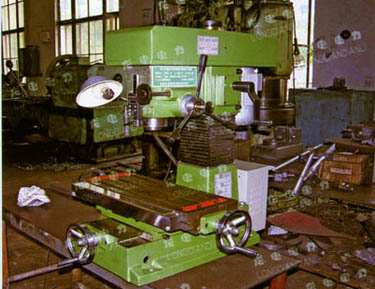

MLJ-汽轮机检修万能加工装置参数
电 压：380 V/220 V（工作灯36 V）
总 功 率：750 W
主轴变速级数和转速范围：5级 480-1960r/min
主轴中心至立柱中心距离：240mm
主轴行程：80mm
主轴箱行程：280mm
主轴端面至工作台距离：50-330mm
主轴锥孔：莫氏2#
最大钻孔直径：20mm
盘铣刀直径：63mm
最大棒铣刀直径：12mm
工作台尺寸：500×200mm
工作台纵向行程：300mm
工作台横向行程：140mm
Y 、Z两坐标数显尺: 分辨率：0.01mm
配备多功能机卡角度平口钳
外形尺寸：820×785×790mm
机床净重：170kg
